Редукционный клапан газа прямого действия серии FQ
Модель изделия: RTZ1-*/0.4F, RTZ1-*/0.4FQ
Входное давление P1 (МПа): 0,02～0,4 (бар) 0,2～4
Выходное давление P2 (кПа): 1～15; 15～35 (мбар) 10～150; 150～350
Класс точности регулирования: AC10
Класс давления закрытия: SG20
Класс точности отсечки: AG5
Рабочая температура (°C): -20～60
Описание
маркер
Описание продукции
| Модель изделия | RTZ1-*/0.4F, RTZ1-*/0.4FQ |
| Входное давление P1 (МПа) | 0,02～0,4 (бар) 0,2～4 |
| Выходное давление P2 (кПа) | 1～15; 15～35 (мбар) 10～150; 150～350 |
| Класс точности регулирования | AC10 |
| Класс давления закрытия | SG20 |
| Класс точности отсечки | AG5 |
| Рабочая температура (°C) | -20～60 |
| Расход | 35～500 Нм³/ч (при входном давлении 0,2 МПа и выше, расходный диапазон регуляторов для различных диаметров) |
| Номинальный диаметр входа/выхода | DN15-DN15, DN25-DN25, DN40-DN40, DN50-DN50, DN50-DN65 |
| Тип присоединения | резьбовое соединение (DN15, DN25, DN40); фланцевое соединение (DN25, DN40, DN50) |
| Стандарт фланцевого соединения | резьбовое соединение согласно GB/T7307-2001 «Трубная резьба 55° негерметичная»; фланцевое соединение согласно HG/T20592-2009 «Стальные трубопроводные фланцы» |
| Применяемый стандарт | GB27790-2020 «Регуляторы давления для городского газа» |
| Применяемая среда | очищенный природный газ |
Серия редукционных клапанов газа прямого действия RTZ1-*/0.4FQ(F) предназначена для регулирования давления в домовых газорегуляторных пунктах и на средних и малых коммунально-бытовых объектах. Изделие оснащено встроенной функцией сброса (функция сброса может быть исключена). Модель F не имеет функции отсечки.

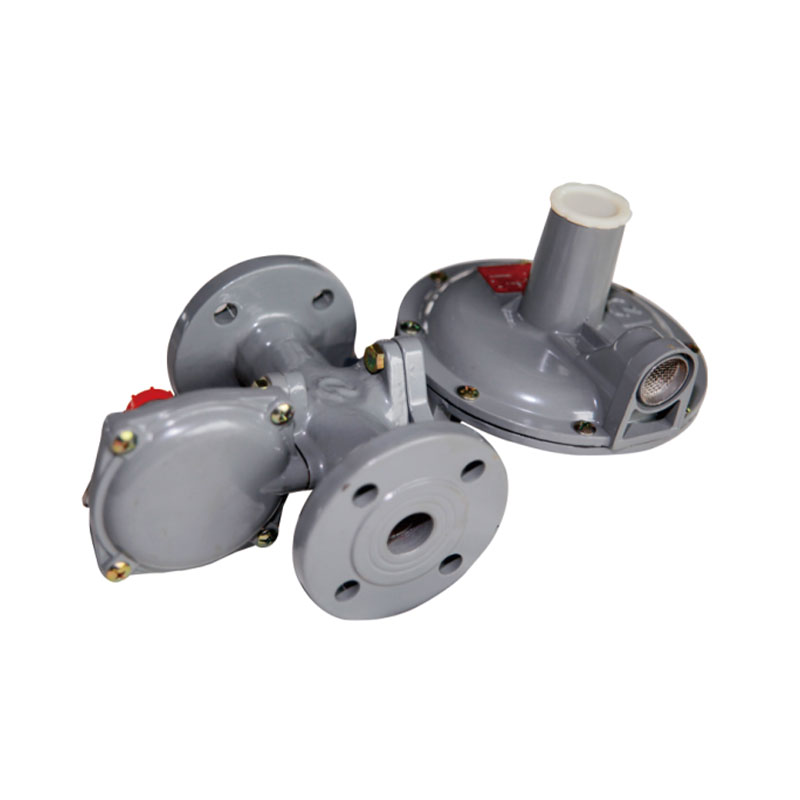

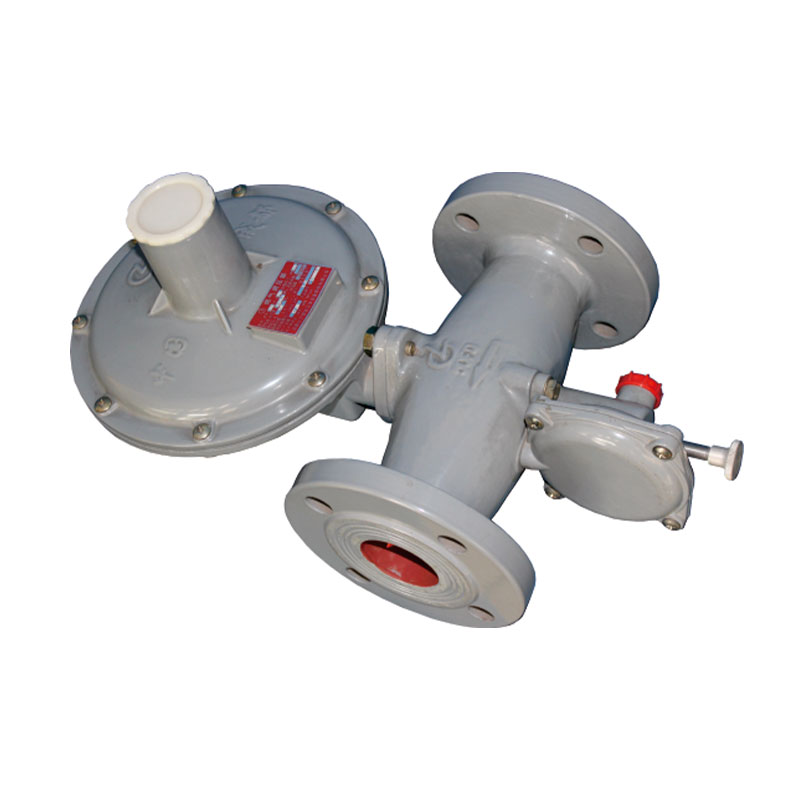

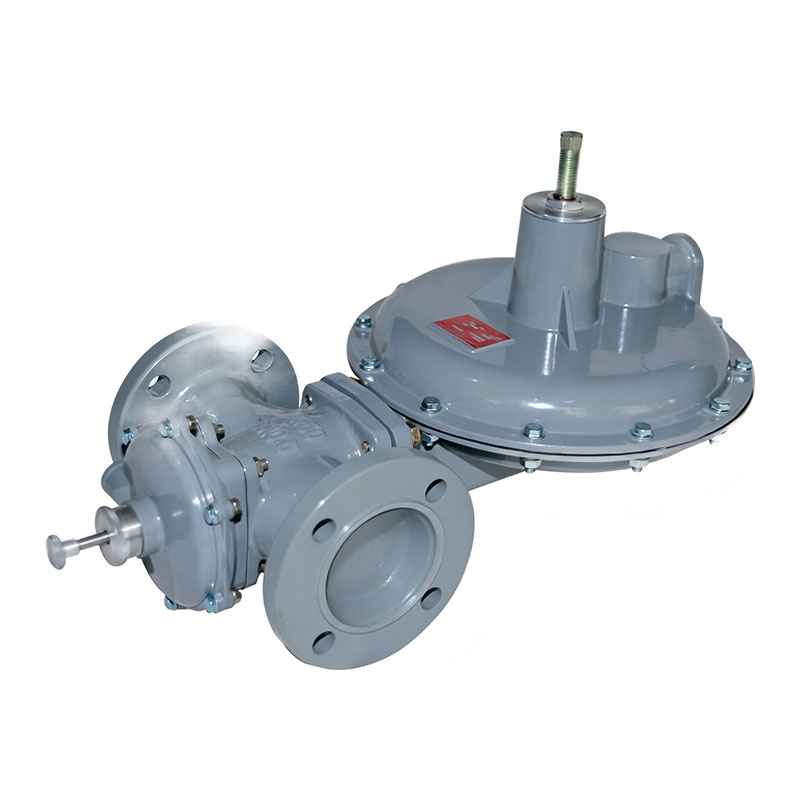

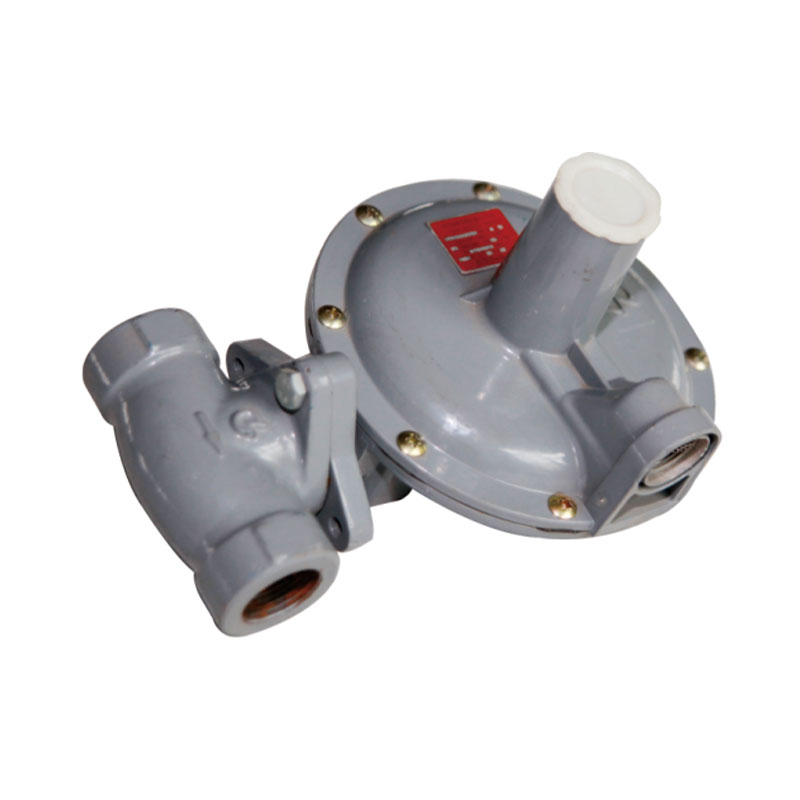

Фотография изделия
Схема установки
Схема габаритных размеров
