Газовый фильтр
Диапазон рабочего давления (МПа): 0,1～14,5 (бар) 1～145
Тонкость фильтрации: 5 мкм, 10 мкм, 20 мкм, 50 мкм, 100 мкм
Эффективность фильтрации: свыше 98%
Рабочая температура (°C): -20～60 (возможно специальное изготовление материалов для других температурных диапазонов)
Расход: 350～12000 Нм³/ч (расходный диапазон регуляторов для различных диаметров)
Номинальный диаметр входа/выхода: DN50-DN400 (возможно изготовление под заказ)
Описание
маркер
Описание продукции
| Диапазон рабочего давления (МПа) | 0,1～14,5 (бар) 1～145 |
| Тонкость фильтрации | 5 мкм, 10 мкм, 20 мкм, 50 мкм, 100 мкм |
| Эффективность фильтрации | свыше 98% |
| Рабочая температура (°C) | -20～60 (возможно специальное изготовление материалов для других температурных диапазонов) |
| Расход | 350～12000 Нм³/ч (расходный диапазон регуляторов для различных диаметров) |
| Номинальный диаметр входа/выхода | DN50-DN400 (возможно изготовление под заказ) |
| Тип присоединения | фланцевое соединение |
| Стандарт фланцевого соединения | согласно HG/T20592-2009 «Стальные трубопроводные фланцы» |
| Применяемый стандарт | GB/T36051-2018 «Газовые фильтры» |
| Применяемая среда | природный газ |
Газовые фильтры серии RGL в основном используются для очистки и фильтрации газа в системах транспортировки и распределения газа. В зависимости от конкретных условий может быть выбрано исполнение: прямоточное, перекрестное или угловое.
Фильтрующий элемент из нержавеющей стали обеспечивает длительный срок службы
Большая проходная площадь, малые потери давления
Оснащены функцией слива загрязнений, удобны в монтаже и обслуживании, легко очищаются
По требованию могут комплектоваться подъемным устройством, дифференциальным манометром, датчиком перепада давления и т.д.

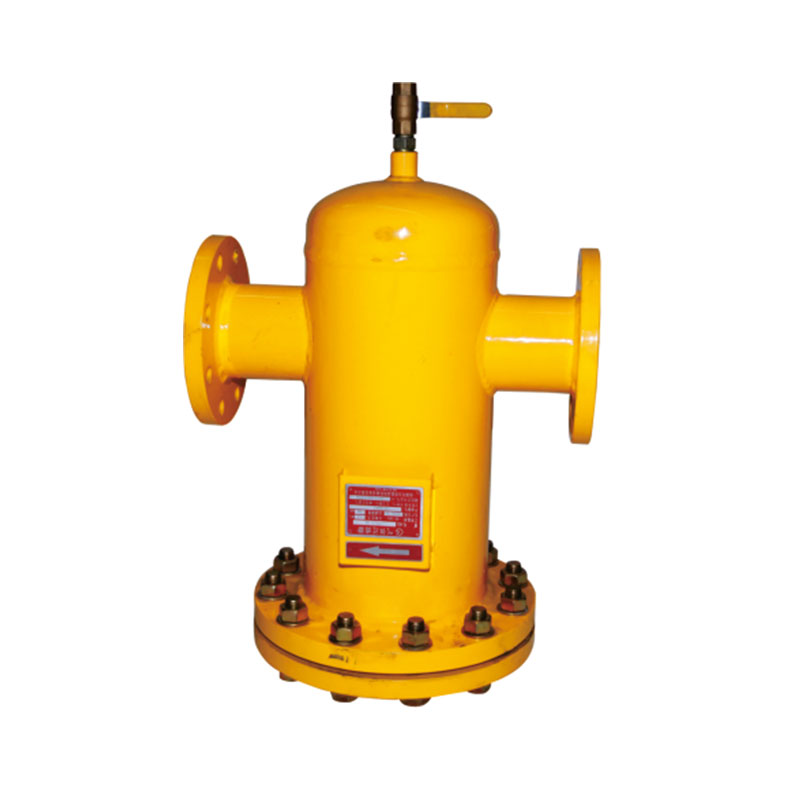

Фотография изделия
Схема габаритных размеров
